静止无功发生器（SVG/ASVG）

冶金行业
       某冶金铸造厂，主要负载是中频炉等整流设备，发出大量谐波，由于变压器容量偏小，在负荷较重时电网呈现弱电网特征，电流谐波失真度THDi达到31%，同时电压受电流谐波干扰使得电压失真度THDv达到21%，功率因数低至0.55，现场粉尘严重，通风条件不好，是兼具“电流谐波+电压谐波+无功严重+粉尘污染+高温”的复杂恶劣工况场合。普通设备在此恶劣情况下无法正常工作。

        加装YPQ对电能质量进行治理，YPQ不仅体现了极强的自身抗干扰能力，能在此恶劣工况下将电流谐波治理正常，而且体现了强大的治理干扰的能力，同时改善了电压谐波失真度。

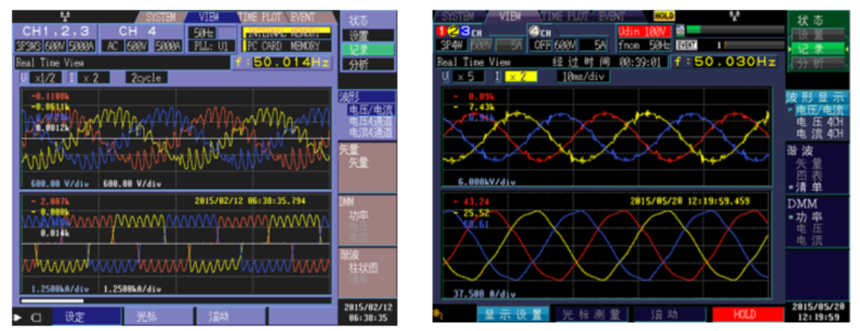

                       未治理前的冶金行业电压电流                                             YPQ治理后的冶金行业电压电流

       治理效果比较满意，电压电流谐波都基本消失，THDi降低到4.3%，THDv降低到4.5%，功率因数提高到0.98。


焊接行业

       某汽车制造厂，主要负载是悬挂式点焊、机械手臂、流水线、电机等，点焊机用单相380V供电，工作时电流起伏很大且不平衡现象严重。其中A相电流（黄色）基本为0，B、C相电流分别为278A、317A，功率因数为0.52，电流畸变率40%，因为大部分不平衡电流流经中线，导致中线发热严重。是兼具“电流谐波+不平衡严重+无功严重”的复杂恶劣工况场合。

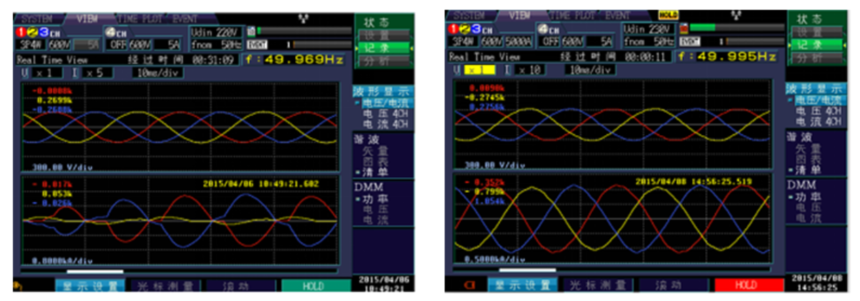

                      治理前的焊机电压电流                                                               YPQ治理后的焊机电压电流
